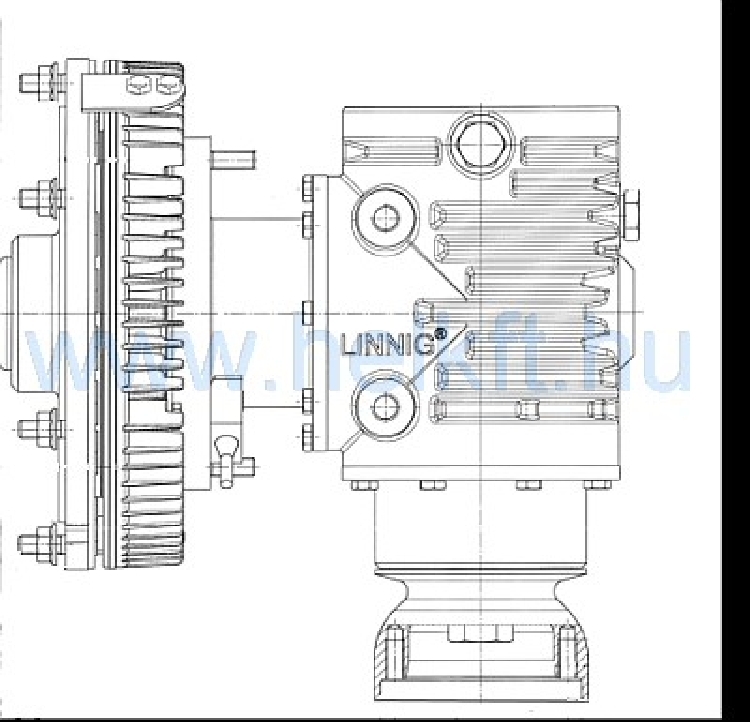

A0005004522 LLW100.35Y Szöghajtómű kuplunggal
Beépül: Evobus ( Setra — Mercedes )
Néhány évig volt gyártásban
A 000 500 45 22 ( A0005004522 )
36-1-3576340 36-20-9256407
|
2 fokozat |
|
|
Nyomatékátvitel: |
max. 150Nm |
|
Maximális bemenő fordulatszám: |
2.000 1/min, rövid ideig: 2.250 1 / min |
|
Maximális olajhőmérséklet: |
110 fok |
|
Hűtőventillátorátmérő: |
max. 800mm |
|
Működtető feszültség: |
24V |
A kuplung kikapcsolt állapotában magasabb kúszófordulatszám jellemzi a beépített állandó mágneses rendszernek köszönhetően. A motor vezérlőelektronikájától kapott jel hatására a kuplung direkt fokozatba kapcsol.
Általános leírás a szöghajtóművekről
AlkatrészekLetölthető dokumentumok:
Jóváhagyott olajok LLW100 / LLW200 szöghajtóművekhez (de-en-es) - 142.377
Olajcsere LLW100 szöghajtóművekhez (de-en-es) - 142.153
|
Homokinetikus kardántengelyek LINNIG szöghajtóművekhez 246...821 mm közötti hossztartományban. A homokinetikus kardántengely a kardántengelyek egy különleges fajtája. Ezek a csuklók egyenletes lehajtást biztosítanak akkor is, ha a csuklóknál eltérő hajlásszög adódik. Megengedett maximális csuklószög axiális elmozdulást engedő tengelyeknél 18 fok, ez az érték függ azonban a fordulatszámtól, esetünkben 4-5 fok. |
| Néhány járatos kivitel: | |||
| Evobus | A6295000482 | A6295000582 | A6295000682 |
| ( Setra - | A6295000782 | A6295000882 | A6295000982 |
| Mercedes ) | A0005000782 | A0005001382 | A0005001482 |
| A6345000482 | |||
| Man | 81.77972-6050 | 36.06603-6000 | N1.011002026 |
| 8177972-6050 | 3606603-6000 | N101100-2026 | |
| 81779726050 | 36066036000 | N1.01100-2026 | |
| Van Hool | 10760890 | ||
| Hyundai: | |||
